ソフトウェア制御フェーズドアレイ・ミリ波モジュール mmcon3誕生


ソフトウェア制御によるマルチビーム制御の実験


［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）


動的かつ高精度なマルチビーム制御が可能なことを確認

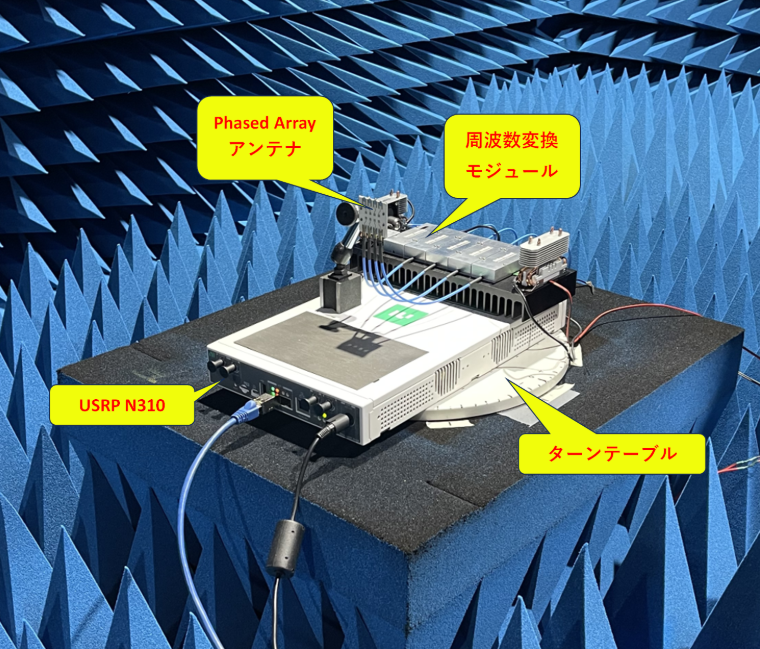

図1　ソフトウェア制御ミリ波通信システムは，動的かつ高精度なマルチビーム制御が可能，スマートシティの通信や自動運転車のレーダ・システム，衛星通信や宇宙分野で応用できる．画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志（ラジアン）

ソフトウェア制御によるマルチビーム生成と制御

mmCon3は，ソフトウェア制御によりマルチビーム制御を可能にしたフェーズドアレイ・ミリ波モジュールです．28GHz帯の高周波数で高精度なマルチビーム伝送が実現します．

I/Qデータを用いた信号生成 MATLABで生成したI/Qデータは，USB SDR USRP N310を通じて2.2GHzのベースバンド信号へ変換されます．USRP N310はリアルタイムで4チャネルのI/Q信号を28GHz帯までアップコンバートし，フェーズドアレイ技術により複数の方向にビームを同時に送信します．

ミリ波モジュール mmCon3-txは，内部でI/Q変調信号を活用し，送信機能を最適化します．高い同期精度を実現するためにmmCon3-pllによって供給される7.55GHzのシンセサイザ信号を各モジュールで共有する設計が採用されています．これにより，全チャネルで完全な同期が保たれ，位相キャリブレーションも容易です．

実験結果とその意義

mmCon3実験システムの特性を電波暗室で実測し，2つの異なるビーム（OFDMとCW）が同時に異なる方向へ放射されることを確認しました．ターンテーブルを用いてビーム方向を変化させた結果，受信スペクトラム上で明確に2つのビームの存在を識別できました．ソフトウェア制御による柔軟なビーム形成と方向制御が可能であることを確認できました．

フェーズドアレイの基本とその応用

フェーズドアレイとは，アンテナ素子の配列における位相制御によって，放射ビームの方向を自由に制御する技術を指します．従来の機械的なアンテナ回転と比較して，電子的にビームを制御できる点が大きな利点です．この技術は，5G通信，衛星通信，レーダ・システムなど，さまざまな分野で応用されています．

ミリ波通信においてフェーズドアレイ技術は重要です．28GHz帯を利用する通信は高い指向性と大容量伝送を可能にする一方，電波の減衰が大きくカバレッジが限られるため，ビームフォーミング技術が不可欠です．

mmCon3の利点

mmCon3によるソフトウェア制御型のミリ波通信は，次のような利点をもたらします．

  1. 高精度なマルチビーム制御
    異なる方向への複数ビームの同時送信が可能
  2. リアルタイム性
    MATLABやSDRを活用することで動的なビーム形成が可能
  3. 拡張性
    システム設計の柔軟性が高く，ほかの通信帯域や応用分野への展開が容易

これにより，スマートシティの通信基盤や自動運転車のレーダ・システムといった分野，衛星通信や宇宙分野での応用が期待されます．〈著：ZEPマガジン〉
