GNU Radio×USRPで作るソフトウェア無線機


オープンソフト＆ハードのモデルベース開発環境で始めよう


［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）


USRPのラインナップと開発環境

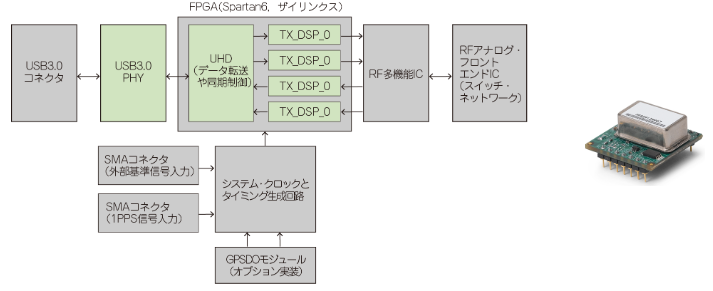

図1　USRPは，オープンソースのソフトウェア・ドライバ UHDを利用できる．UHDは，GNU RadioやMATLAB/Simulinkなどのモデルベース開発環境と連携してソフトウェア無線機を開発できる．画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志（ラジアン）

GNU RadioとUSRP（Universal Software Radio Peripheral）を活用することで，超長距離通信からローカル5Gに至るまで，柔軟で高精度な無線システムの構築が可能です．SDRを使うと，伝統的な無線機と比べて，ハードウェアの変更なしで通信方式を簡単に変更できます．

USRPのラインナップと特徴

USRPシリーズは，ユーザが自分の無線通信システムをカスタマイズするためのツールです．USRP B200やB210など，複数のモデルがあり，用途に応じて最適な選択肢を選べます．サンプリング・レートが速く，広範囲の周波数帯域に対応しています．USRP B200とB210は，受信範囲が70 MHz～6GHzと広いです．

USRPは，オープンソースのソフトウェア・ドライバ「UHD」を利用できます．このドライバは，GNU RadioやMATLAB/Simulinkなどのモデルベース開発環境と連携してソフトウェア無線機を開発できます．

ソフトウェア無線の利点

無線通信規格の変更や新しい技術の実験を行う際，SDRを使うことで，システムのハードウェアを変更することなく，通信方式をソフトウェアで変更できます．技術進化の早い5GやLoRa（低消費電力広域通信）の分野において有用です．

USRPとGNU Radioによるソフトウェア無線機開発

USRPの基本構成と動作原理

USRPは，アナログRF信号をディジタル信号に変換するハードウェアです．USRP B200やB210などのモデルには，AD9361やAD9364といったRFアジャイル・トランシーバICが搭載されています．これらのICは，信号の送信（TX）と受信（RX）を高精度で行い，ダイレクト・コンバージョン方式でディジタル信号に変換します．

USRPは，GPS同期を利用するオプションを提供しており，複数の無線機間での高精度な同期が可能になります．ローカル5Gネットワークでの通信精度が向上し，同期信号を共有していない無線機どうしでも，確実に通信が可能です．

GNU Radioによる開発環境

GNU Radioは，オープンソースのソフトウェア無線開発環境で，USRPとの組み合わせにより強力な無線通信システムを構築できます．GNU Radioは，ユーザがブロックを組み合わせることで，複雑な無線通信システムを簡単に作成できるツールです．伝送路のモデル化や変調方式の選択，周波数変換など，無線通信のあらゆる部分をソフトウェアで制御できます．

GNU Radioは，USRPを操作するためのドライバ（UHD）と連携し，ユーザは柔軟にサンプリング・レートや中心周波数，ゲインなどの制御パラメータを設定できます．このオープンソースの環境は，開発者が自分のニーズに合わせて無線システムをカスタマイズできます．〈著：ZEPマガジン〉

動画を見る，または記事を読む

著者紹介

  • 1990年　無線通信機器メーカで設計開発．その後，計測器メーカでRF測定機器，半導体試験装置の設計開発
  • 2017年　フリーランスエンジニアとして独立，無線通信機器やSDR機器の受託開発
  • 2019年　株式会社ラジアンとして法人化，現在に至る
