ソフトウェア制御フェーズドアレイ・ミリ波モジュール mmcon3誕生


6G対応分散型マルチビーム・フェーズドアレイ無線機

［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）

ソフトウェア制御フェーズドアレイの進化とmmcon3誕生

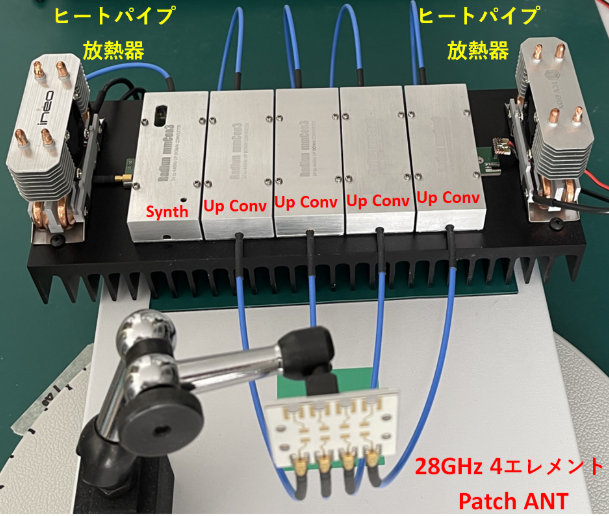

図1　mmcon3は，IFからRFまでの送受信が完全に独立している．1つのエレメントを1つのアップコンバータ，またはダウンコンバータで制御し，複雑なマルチビーム制御が可能．モジュールを増設し同期駆動することも可能なシステム構成となっている．画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志（ラジアン）

Beyond 5Gを見据えた次世代フェーズドアレイ無線機

フェーズドアレイ・アンテナは，従来のアンテナと比較し，エネルギ効率が高く，多数のユーザが同時接続する際にも安定した通信性能を発揮します．この技術の中心にあるのは，アンテナの複数のエレメントに高周波信号を供給し，その位相を制御することで電磁波を特定方向に絞り込むしくみです．

mmcon3は，ソフトウェア制御による分散型フェーズドアレイ無線機です．複数のモジュールが連携し，柔軟かつ強力な通信性能を実現する点です．

mmcon3誕生

mmcon3は次の5つの主要ハードウェアで構成されています．

  1. ミリ波アップコンバータ（mmcon3-tx）:中間周波数（IF）信号をミリ波帯（RF）に変換し，送信を担う
  2. ミリ波ダウンコンバータ（mmcon3-rx）:受信信号をRFからIFに変換
  3. 高C/Nマイクロ波シンセサイザ（mmcon3-pll）:高精度の信号生成を担当
  4. ベースボード （mmcon3-base）:全体のシステムを統括
  5. フェーズドアレイ・アンテナ（mmant2）:4エレメント×2構成で，マルチビーム形成を可能にする

mmcon3は，IFからRFまでの送受信が完全に独立しており，1つのエレメントが1つのアップコンバータで制御されるため，複雑なマルチビーム制御が可能になります．また，モジュールを増設することで，通信性能を大幅に向上させるスケーラビリティも特徴です．

分散型マルチビーム無線機と6Gの可能性

分散型フェーズドアレイ・システムは，複数の無線モジュールが相互に連携し，新たな通信の可能性を切り拓く技術です．低軌道衛星群のような分散構成が必要な場面で特に威力を発揮します．宇宙空間における巨大なフェーズドアレイ・アンテナ・パネルの展開や，広域に分散した端末への効率的な通信が可能です．

フェーズドアレイ技術の基盤

フェーズドアレイ技術は，複数のアンテナ・エレメントが協調して動作することで，特定の方向に強力な電磁波ビームを形成します．この「ビームフォーミング」は，通信効率を高めるしくみです．エレメントの数を増やすことで，ビームの絞り込みがより鋭くなり，アンテナ・ゲインが向上します．

6Gの通信環境では，多くのデバイスが高密度に存在し，通信の安定性とスループットが課題になります．mmcon3は，これらの課題を解決するために，以下の特性を備えています．

  1. 柔軟性
    ソフトウェア制御によるリアルタイムなビーム形成と方向変更
  2. 分散構成
    複数モジュールの協調動作により，高性能な通信ネットワークを構築
  3. スケーラビリティ
    モジュールを追加することで，性能を簡単に拡張可能

〈著：ZEPマガジン〉

動画を見る，または記事を読む
