ソフトウェア制御フェーズドアレイ・ミリ波モジュール mmcon3誕生


1エレメント1モジュール独立分散型の理由


［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）


ソフトウェア制御フェーズドアレイ・ミリ波モジュール mmcon3の基盤技術

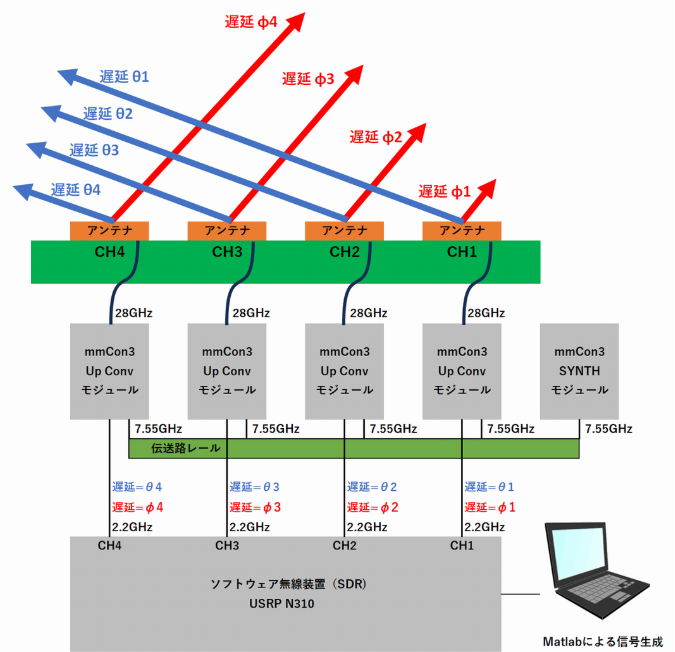

図1　mmcon3はエレメントごとに送受信器を独立して分散させることで，異なる位相遅延の信号をエレメント内で合成する6G対応のミリ波フェーズドアレイ送受信機．複数の変調波ビームを異なる方向に発射でき，柔軟なビーム制御が可能．画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志

独立分散型フェーズドアレイのメリット

mmcon3シリーズは，送受信器をエレメントごとに独立して分散させることで，異なる位相遅延の信号をエレメント内で合成する6G対応のミリ波フェーズドアレイ・システムです．$\theta_1$～$\theta_4$や$\phi_1$～$\phi_4$といった自由な位相設定を実現できます．複数の変調波ビームを異なる方向に発射でき，柔軟なビーム制御が可能です．

128エレメント化により，約+10dBの感度向上も期待できます．各エレメントに独立したロー・ノイズ・アンプ（LNA）を配置することで，信号電力は加算される一方，熱雑音は非相関であるため，ノイズ電力の増加は限定的です．この特性により，エレメント数が増加するほど信号対雑音比（S/N）が改善し，高感度通信が可能です．

ひずみ抑制と広帯域化の相乗効果

送信時の3次ひずみ（IM3）は隣接チャネルへの不要波放出の原因となり，規格制限に抵触する可能性があります．mmcon3では，エレメントごとに独立したパワーアンプ（PA）を配置することで，1チャネルあたりの出力電力を低減し，IM3の発生を大幅に抑制します．同じ電力条件下でも，1エレメント構成に比べて128エレメント構成では，IM3が42dB改善されることが確認されています．これにより，広帯域化によるひずみ増加の課題も同時に解決され，効率的な通信性能を維持可能です．

独立分散型フェーズドアレイの技術

1エレメント1モジュールの意義

mmcon3の独立分散型構造は，従来の集中型構造と一線を画します．各エレメントに送受信器やLNAを分散配置することで，任意の位相設定や異なる方向へのビーム発射を可能にします．この設計思想は，システム全体の柔軟性を向上させるだけでなく，複数エレメントの相互干渉を最小限に抑える役割も果たします．結果として，通信環境に応じた最適なビーム制御が実現し，多用途への応用が期待されています．

感度向上のカギ:LNAとS/Nの関係

フェーズドアレイにおける感度向上の要因として，LNAの雑音指数（NF）が挙げられます．NFはLNA内部の熱雑音によって悪化し，受信感度を制限する主因になります．しかし，mmcon3では，各LNAがエレメントごとに独立して配置されているため，ランダムな熱雑音が相殺され，合成出力のS/Nが改善されます．この効果は，エレメント数を増やすことで指数的に向上し，128エレメント構成では+10dB以上の感度改善が可能です．〈著：ZEPマガジン〉
