Cortex-A9内蔵FPGA Zynq 入門

アプリ層とBSP層の接続

BSP層のAPIを利用してアプリケーション層からハードウェアを操作

組み込みシステムにおいて，アプリケーション層とボード・サポート・パッケージ（BSP）層の適切な接続は，効率的な開発を行うために重要です．Zynq-7000シリーズでは，BSPに含まれるAPIを活用することで，ハードウェアの制御が容易になります．

BSP層は，デバイス・ドライバや周辺回路の制御を行うAPI群を提供しています．アプリケーション層からBSP層のAPIを呼び出すことで，ハードウェアの詳細を意識せずにデバイスを操作できます．

1. BSP層は，ハードウェア抽象化の役割を果たす
2. アプリケーション層は，BSP層のAPIを利用してハードウェアを操作する
3. BSPの構造を理解することで，独自IPコアとの統合が容易になる

VivadoとVitisを用いたワークフローでは，まずハードウェア設計をVivadoで行い，Vitisでソフトウェアを開発します．具体的には，I$^2$Cインターフェースをもつ温湿度センサを操作するため，AXI IICコアを利用した構成を実装します．

温湿度センサのI$^2$C制御

Zynqで温湿度センサ（Texas Instruments製HDC1080）を制御するには，I$^2$C通信を適切に実装する必要があります．I$^2$Cはシリアル通信の一種で，マスタ・スレーブ方式を採用しています．

1. I$^2$Cは，SDA（データ線）とSCL（クロック線）の2本の信号線を使用する
2. マスタ（Zynq）がスレーブ（HDC1080）に対して通信を開始する
3. スレーブはアドレス指定された後，データを送受信する

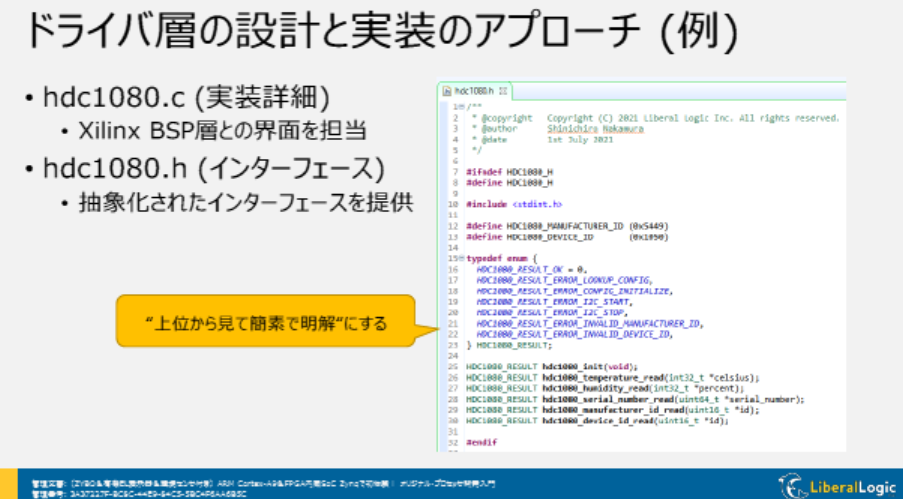

HDC1080は，温度と湿度を測定する機能をもち，I$^2$C経由でデータを取得できます．XilinxのBSPに含まれるxiic APIを利用することで，I$^2$C通信を容易に実装できます．

ターミナルでのデータ表示

取得した温湿度データをターミナルに表示することで，センサが正常に動作しているかを確認できます．Vitisで開発したアプリケーションは，UART経由でPCにデータを送信し，ターミナル・ソフトウェアで受信できます．

1. 温湿度データはI$^2$C経由で取得される
2. 取得したデータを適切な単位に変換する
3. UARTを使用してPCのターミナルへ送信する

この方法により，センサの値をリアルタイムで観測できます．アプリケーション層では，取得したデータをフォーマットし，視認しやすい形で表示します．

I$^2$Cのしくみ

I$^2$Cの基本構造

I$^2$C（Inter-Integrated Circuit）は，短距離のデバイス間通信プロトコルであり，2本の信号線（SDAとSCL）を使用します．シリアル通信の中でも，複数のスレーブデバイスを1つのバスに接続できる点が特徴です．

1. シングル・マスタ・マルチスレーブ構成が可能
2. クロック信号（SCL）に同期したデータ通信
3. 7ビットまたは10ビットのアドレス指定方式

マスタ（Zynqなど）はクロックを制御し，スレーブ（HDC1080など）とのデータ送受信を管理します．

I$^2$Cの通信手順

通信は，マスタがスレーブのアドレスを送信し，ACK（Acknowledgment）応答を受け取ることで開始します．その後，データの送信や受信を行います

1. スタート・コンディション：SDAがLOWの状態でSCLがHIGHになると開始
2. アドレス送信：7ビットまたは10ビットのアドレスを送信
3. ACK受信：スレーブが応答を返す
4. データ送信・受信：1バイトずつデータを送受信
5. ストップ・コンディション：SDAがHIGHの状態でSCLがHIGHになると終了

〈著：ZEPマガジン〉
