Cortex-A9内蔵FPGA“Zynq”入門 割り込み処理の実現

IRQ信号を出すGIC回路とSerial Peripheral Interfaceを接続

PLからPSへの割り込みとGIC回路

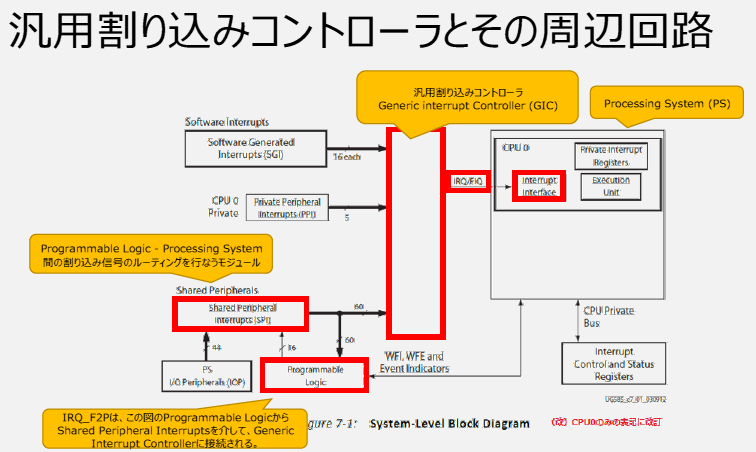

Zynqデバイスでは，PL（Programmable Logic）側の回路からPS（Processing System）側のCortex-A9プロセッサへ割り込みを送信できます．このしくみは，汎用割り込みコントローラ（GIC：Generic Interrupt Controller）によって実現されます．

Zynqの割り込みシステムでは，PL側で発生したイベントをIRQ_F2P（Interrupt Request from FPGA to Processor）ポートを介してPSに通知します．この際，複数の割り込み信号を一括して処理するためにxlconcat IPを用いることが一般的です．GICは受信した割り込みを適切に管理し，優先度の制御やマスキングを行います．

割り込み処理の基本的な流れは以下のとおりです．

1. PL側で割り込み信号を発生させる．
2. xlconcatを介して複数の割り込み信号を統合する．
3. IRQ_F2Pポートを通じてPSに通知する．
4. GICが割り込みを受信し，適切な割り込みハンドラを実行する．

このプロセスを理解することで，FPGAとプロセッサ間の連携を効果的に設計できます．

SPIとの接続と割り込み処理

Serial Peripheral Interface（SPI）は，シリアル通信を行うための一般的なインターフェースです．ZynqではPL側にSPIコントローラを配置し，PSと連携させることで効率的なデータ通信が可能になります．SPI通信ではデータの送受信が完了したことを知らせるために割り込みを利用できます．

SPI通信における割り込み処理の流れは以下のとおりです．

1. PS側のSPIコントローラが送信データをバッファに書き込む．
2. PL側のSPIスレーブがデータを受信し，処理を行う．
3. データの受信が完了すると，PL側の回路が割り込みを発生させる．
4. IRQ_F2Pポートを通じてPSに通知される．
5. GICが割り込みを処理し，適切な割り込みハンドラが実行される．

このようにSPIと割り込みを組み合わせることで，データの送受信を効率的に行えます．

キーワード：汎用割り込みコントローラ（GIC）

GICの役割

GICは，複数の割り込み信号を管理し，PSのプロセッサに適切に通知する役割をもちます．Zynqのような複雑なシステムでは，多数の割り込み信号が発生するため，それらを適切に処理することが求められます．

GICは以下のような機能を提供します．

1. 複数の割り込みソースを管理する．
2. 優先度を設定し，重要度の高い割り込みを優先して処理する．
3. 割り込みのマスキング（無効化）やイネーブル（有効化）を制御する．
4. 割り込み処理の終了を通知し，次の割り込みを受け付ける．

割り込み処理の流れ

GICによる割り込み処理は，以下の手順で行われます．

1. 割り込み発生源（PLまたはPSの周辺デバイス）がGICに割り込み要求を送る．
2. GICは割り込みの優先度を判断し，処理可能な状態かを確認する．
3. プロセッサに割り込み通知を送信する．
4. プロセッサが適切な割り込みハンドラを実行する．
5. 処理が完了すると，GICに対して割り込みの終了を通知する．

GICを適切に活用することで，効率的な割り込み処理が可能となり，システム全体のパフォーマンスを向上させることができます．〈著：ZEPマガジン〉
