Cortex-A9内蔵FPGA“Zynq”入門

AXIバス経由でLチカ，レジスタを使った//GPIO制御の実験

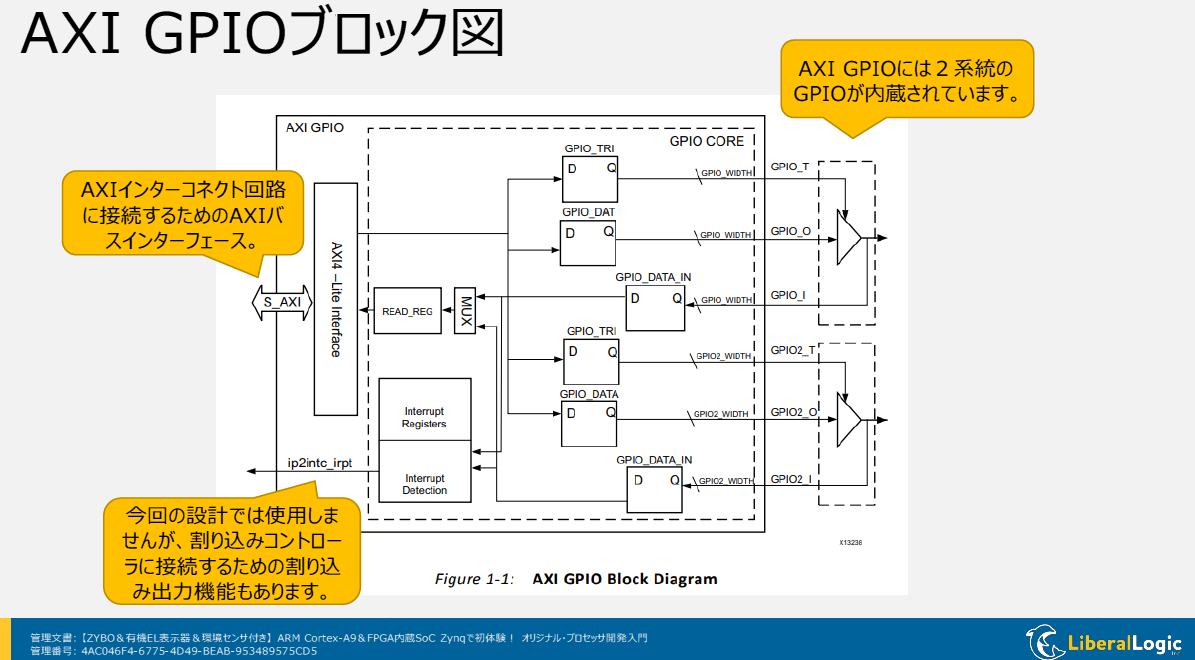

AXI GPIOのあらまし

ZynqデバイスにはAXI GPIOが搭載されており，AXIバス経由でGPIO（汎用入出力）を制御できます．AXI GPIOは，以下の特徴をもっています．

1. 2系統のGPIOを内蔵
2. AXIインターコネクト回路を介した通信
3. 割り込みコントローラとの接続が可能

このGPIOモジュールは，シンプルな32ビット・レジスタを2本用いて制御します．GPIOコアへのアクセスはメモリマップ方式で行い，レジスタの書き換えによって出力を変更します．

GPIOレジスタの詳細

AXI GPIOには主に2種類のレジスタがあります．

1. データ・レジスタ（0x0000）：GPIOの状態を設定する
2. 制御レジスタ（0x0004）：入出力の方向を設定する

制御レジスタに`0`を書き込むことで，GPIOピンを出力モードに設定できます．さらに，データ・レジスタを操作することで，LEDを点灯または消灯できます．

AXI GPIOの制御手順

GPIO制御は以下の手順で行います．

1. Vivado上でGPIOコアを追加し，適切な名前を付与する
2. Vitisで生成された`xparameters.h`を参照し，GPIOのベース・アドレスを確認する
3. 制御レジスタを設定して入出力方向を決定する
4. データ・レジスタを操作し，出力値を制御する

Vivado上でGPIOの名称を適切に設定することがポイントです．`axi_gpio_rgb_led`と命名すれば，Vitis側では`XPAR_AXI_GPIO_RGB_LED_XXX`という名称で参照でき，可読性が向上します．

AXIバスとは？

AXI（Advanced eXtensible Interface）は，ARMが策定したバス・インターフェース規格です．高性能なデータ転送を可能にするしくみが特徴です．

1. パイプライン化されたデータ転送
2. アドレス・フェーズとデータ・フェーズの分離
3. バースト転送のサポート

AXIはZynqのようなFPGA内蔵プロセッサにおいて，プロセッサと周辺回路を接続するための重要な役割を果たします．AXI GPIOはこのAXIバスを介して動作し，プロセッサとGPIO間のデータ転送をスムーズに行います．〈著：ZEPマガジン〉
