Cortex-A9内蔵FPGA“Zynq”入門 GPIO回路の設置とARM CPUとの接続


チップの周辺回路を制御するために

ZynqのGPIO制御の基礎

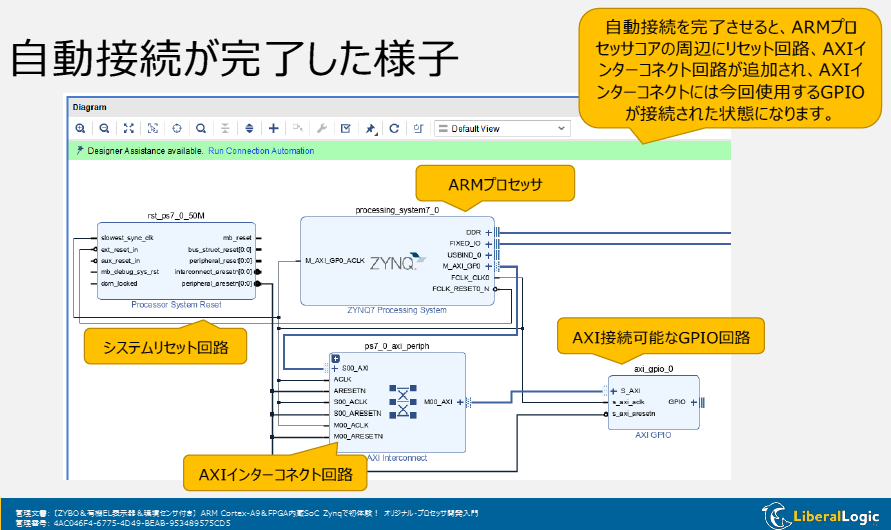

図1　AXI4-Liteバスを使用することで，PS側のソフトウェアからレジスタ制御を行い，GPIOの状態を変更できる．画像クリックで動画を見る．または記事を読む．［提供・著］中村 晋一郎
詳細：［VOD/KIT］ARM Cortex-A9＆FPGA内蔵SoC Zynqで初体験！オリジナル・プロセッサ開発入門

Zynqは，FPGAの柔軟性とARM Cortex-A9プロセッサの処理能力を兼ね備えたSoC（System on Chip）です．

PLとPSの接続

Zynqの設計では，PLとPSが統合されており，AXI（Advanced eXtensible Interface）バスを介してデータのやり取りを行います．LED点滅システムを構築する場合，以下の手順でPLとPSを接続します．

  1. ZYNQ7 Processing Systemのブロックを追加する．
  2. ブロック・オートメーションを実行し，基本的な周辺回路の接続を自動構成する．
  3. ボード・プリセットを適用し，ボードのピン配置情報を反映させる．

この作業により，システム・リセット回路，AXIインターコネクト回路が追加され，PSからPLを制御するための基盤が整います．

GPIOの追加と設定

GPIO（General-Purpose Input/Output）は，ZynqのPLと外部デバイスを接続するために使用されます．LEDを制御するためにGPIOを追加し，AXI経由でPSと接続します．

  1. GPIOのIPコアを追加する．
  2. IP設定で3ビットの出力を設定する．
  3. Run Connection Automationを実行し，AXIインターコネクトに接続する．
  4. GPIOの出力を選択し，右クリックで「Make External」を実行し，外部ポートを構成する．
  5. ポート名称を変更し，制約ファイルに合わせる．

これにより，GPIOを介してLEDを制御する準備が整います．AXI経由でGPIOを制御することで，PS側のソフトウェアからLEDの点灯/消灯を制御できるようになります．

AXIバスの役割

Zynqでは，PSとPLの通信にAXIバスが使用されます．AXIバスにはいくつかの種類があり，それぞれ異なる役割をもちます．

AXIバスの種類と特徴

  1. AXI4：高性能なメモリ・アクセスを提供する．主に大容量データ転送に使用される．
  2. AXI4-Lite：低レイテンシのシンプルなレジスタ・アクセスを提供する．GPIOなどの制御に適している．
  3. AXI4-Stream：データ・フロー指向の通信を行う．オーディオやビデオ・データの処理に向いている．

GPIOを制御する際には，AXI4-Liteが用いられます．AXI4-Liteは，シンプルなメモリ・マップトI/Oとして動作し，PS側のCPUがレジスタに書き込むことで，GPIOの状態を変更できます．

AXIバスを活用したGPIO制御

GPIOはAXIバスを通じてPSと接続されており，PS側のソフトウェアからレジスタ・アクセスを行うことで，制御が可能です．PSからGPIOの制御を行う手順は以下のようになります．

  1. PS側のソフトウェアでGPIOのベース・アドレスを取得する．
  2. GPIOの出力設定を行うため，対応するレジスタに値を書き込む．
  3. LEDのON/OFFを切り替えるために，GPIOの出力レジスタに1または0を書き込む．

このように，AXIバスを利用することで，PSからPLの周辺回路を効率的に制御できます．〈著：ZEPマガジン〉

動画を見る，または記事を読む
